Construire un mur de soutènement : fondation, ferraillage et drainage

Un mur de soutènement qui bombe au milieu ou penche vers le bas du terrain cède rarement sous le seul poids de la terre. L’eau restée derrière, une semelle trop étroite ou un remblai tassé à la plaque vibrante font le reste. Construire un mur de soutènement, c’est d’abord prévoir ce qui le pousse, puis lui donner un pied solide et un drainage qui évacue vraiment l’eau.

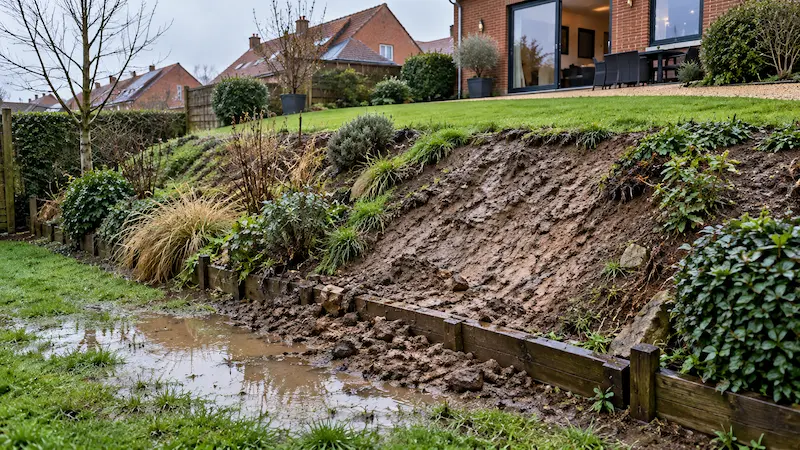

Ce que le mur doit retenir : la terre, l’eau et ce qui passe au-dessus

Derrière un mur de soutènement, trois charges s’additionnent. La terre pousse en fonction de sa densité, de sa cohésion, de son angle de frottement interne et de la hauteur retenue. L’eau ajoute sa propre poussée dès qu’elle stagne contre le parement. Enfin, tout ce qui roule ou s’entrepose sur la plateforme haute, une voiture, un tas de bois, une future terrasse, vient charger le mur.

L’Agence Qualité Construction (AQC) relève les erreurs de calcul les plus fréquentes sur ces ouvrages : poussée de l’eau oubliée, poids de la terre gorgée d’eau ignoré, surcharge d’exploitation sous-estimée, talus en amont non pris en compte. Un mur dessiné pour retenir de la terre sèche peut ainsi se retrouver sous une poussée bien plus forte après une semaine de pluie.

Mur poids ou mur en L

Deux familles de murs répondent à cette poussée. Le mur poids tient par sa masse : il est épais à la base, souvent en pierre ou en béton. Le mur en L, ou mur cantilever, tient grâce à sa semelle : la terre posée sur le talon de la semelle plaque le mur au sol et l’empêche de basculer. C’est la forme la plus courante pour un mur en blocs à bancher ou en béton armé dans un jardin.

Type de mur	Ce qui le fait tenir	Cas courant
Mur poids	Sa masse et sa base large	Pierre, béton massif, gabions
Mur en L	La terre posée sur le talon de la semelle	Blocs à bancher armés, béton armé, éléments préfabriqués
Mur à contreforts	Des raidisseurs perpendiculaires au voile	Murs longs ou plus hauts

Reconnaître le sol avant de dessiner le mur

Les missions géotechniques de la norme NF P94-500 fixent ce qu’il faut connaître : nature du sol, niveau d’assise des fondations, présence d’une nappe, stabilité du talus. L’AQC conseille une mission G12 puis, si besoin, une mission G2, avec des sondages au droit des futures fondations. Le dimensionnement du mur relève ensuite d’un ingénieur structure, selon l’Eurocode 7 pour le calcul géotechnique.

• Un mur stable garde la résultante des efforts dans le tiers central de sa base.
• Plus la hauteur retenue augmente, plus la poussée grimpe vite : quand la hauteur double, l’effort au pied est multiplié par quatre environ.

1. Mesurer la hauteur de terre à retenir et la pente du terrain au-dessus.
2. Lister les charges prévues sur la plateforme haute.
3. Faire réaliser les sondages avant de fixer la largeur de la semelle.

Un mur de soutènement se calcule pour sa pire journée : terre saturée d’eau et plateforme chargée.

La semelle : là où se décide le basculement

Un mur de soutènement ne bascule pas par le haut. Il tourne autour de l’arête avant de sa semelle, ou glisse sur son sol d’assise. La semelle doit donc reposer sur un sol porteur, sous la profondeur atteinte par le gel : environ 50 cm sur les côtes atlantique et méditerranéenne, jusqu’à 1 m en montagne. La NF DTU 13.1 encadre ces fondations superficielles.

Patin, talon et attentes

Sur un mur en L, la semelle déborde des deux côtés du voile. Le patin, côté aval, s’oppose au basculement. Le talon, côté terre, porte le poids du remblai qui stabilise l’ensemble. Leur largeur se déduit des poussées calculées, pas d’une règle de chantier.

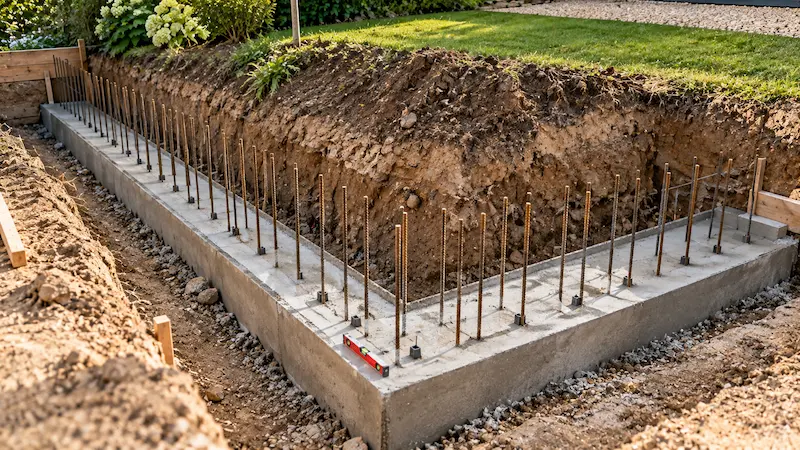

La liaison entre la semelle et le voile se prépare dès le coulage. Les aciers verticaux du mur sortent de la semelle en attente, sur la hauteur de recouvrement prévue au plan. L’AQC est formelle : des ancrages chimiques posés après coup ne remplacent pas cette continuité des armatures.

Partie de la semelle	Côté	Ce qu’elle empêche
Patin	Aval, côté vide	Le basculement vers l’avant
Talon	Amont, côté terre	Le renversement et le glissement, grâce au poids du remblai
Attentes	Dans l’axe du voile	La rupture entre semelle et mur

• Fond de fouille propre, sans terre végétale ni boue.
• Aciers posés sur cales pour garder l’enrobage sous le béton.

1. Creuser jusqu’au sol porteur, sous la profondeur hors gel.
2. Poser le ferraillage de semelle et les attentes du voile.
3. Couler et laisser prendre avant de monter le mur.

Les aciers en attente sortis de la semelle tiennent le mur bien plus sûrement qu’un scellement chimique posé après.

Monter le voile en blocs à bancher et le ferrailler

Pour un mur de soutènement de jardin, le bloc à bancher remplace souvent le coffrage bois. Ses alvéoles reçoivent les aciers verticaux et le béton, ce qui donne un voile armé sans banches. Le parpaing creux classique, simplement maçonné au mortier, ne convient pas à un mur qui retient de la terre.

Le ferraillage suit le plan de l’ingénieur. L’AQC rappelle deux points souvent ratés sur chantier : la section des aciers et leur position. Des armatures placées du mauvais côté du voile, ou de façon dissymétrique alors que le plan les veut symétriques, ne reprennent pas la poussée comme prévu. La NF DTU 20.1, partie 4, interdit aussi de compter les chaînages dans le calcul de stabilité d’un mur de soutènement en maçonnerie.

Joints et contreforts

Un mur long travaille avec les variations de température et les petits mouvements du sol. On le découpe couramment par des joints de dilatation tous les 3 à 4 m, qui traversent toute la hauteur. Quand la poussée devient forte, des contreforts ou des raidisseurs en béton armé, disposés à intervalles réguliers, rigidifient le voile.

Remplir sans laisser de vides

Le béton de remplissage descend dans les alvéoles par passes de quelques rangs, piqué ou vibré pour chasser l’air. Une poche vide autour d’un acier laisse l’armature sans protection et crée un point faible là où le mur plie.

Point à contrôler	Avant de couler
Aciers verticaux	Diamètre et position conformes au plan
Recouvrement avec les attentes	Longueur prévue au plan
Aplomb du voile	Contrôlé au niveau tous les deux ou trois rangs

• Un défaut de verticalité figure parmi les causes de sinistre relevées par l’AQC.
• Les reprises de bétonnage sont les endroits où l’enrobage des aciers manque le plus souvent.

1. Monter les blocs à sec ou au mortier selon le système choisi.
2. Glisser les aciers verticaux et horizontaux prévus.
3. Couler par passes et vibrer chaque passe.

Dans un mur de soutènement, l’acier ne sert que s’il se trouve à l’endroit exact où le plan le place.

Le drainage : sans lui, le mur retient aussi de l’eau

Un mur bien ferraillé peut quand même céder si l’eau s’accumule derrière lui. L’AQC cite l’absence ou le mauvais fonctionnement du drainage comme une cause fréquente de sinistre sur les murs de soutènement. Le drainage a une mission simple : empêcher l’eau de stagner contre le voile, pour que le mur ne reprenne que la poussée de la terre.

Le drain en pied de mur

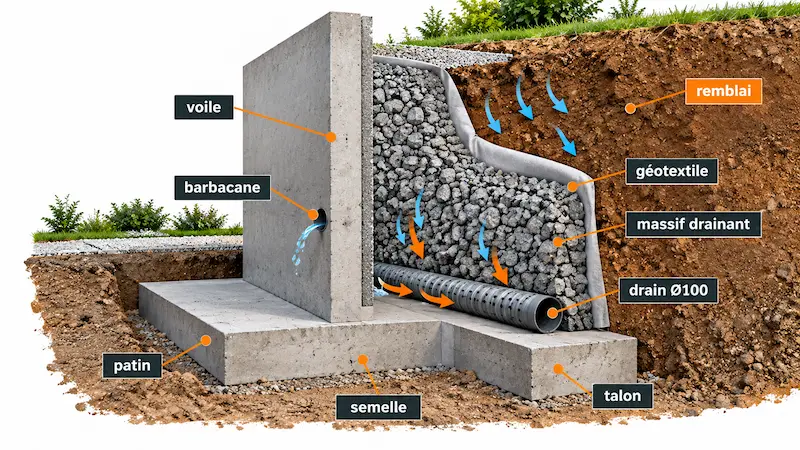

Le drain horizontal court le long du mur, côté terre, au-dessus du niveau des fondations pour ne pas les affouiller. L’AQC demande un diamètre d’au moins 100 mm, une pente de 3 à 10 mm par mètre et des fentes tournées vers le haut, sous géotextile. Sur 12 m de mur, une pente de 5 mm par mètre donne 6 cm de dénivelé entre les deux extrémités du drain.

Massif drainant et barbacanes

Au-dessus du drain, le massif drainant remplace la terre contre le voile. Sa granulométrie augmente dans le sens où l’eau s’écoule, sans particules fines qui finiraient par le colmater. Le géotextile qui l’enveloppe se pose propre, sans déchirure, avec des recouvrements entre lés. Des regards de visite permettent de vérifier que l’eau circule.

Les barbacanes traversent le mur pour laisser sortir l’eau côté aval. Elles se placent plus haut que le drain et s’appuient sur le massif drainant, sinon elles ne recueillent que de la boue. Comme elles rejettent l’eau chez le voisin du dessous quand le mur est en limite, elles demandent son accord.

Élément	Exigence relevée par l’AQC
Drain horizontal	Diamètre de 100 mm minimum, pente de 3 à 10 mm/m, fentes vers le haut
Position du drain	Au-dessus du niveau des fondations
Massif drainant	Granulométrie croissante dans le sens de l’écoulement, sans fines
Barbacanes	Plus hautes que le drain, associées au massif drainant
Mur en béton armé	Imperméabilisation recommandée côté terre

• Un drain posé fentes vers le bas se remplit de limon en quelques saisons.
• Une barbacane bouchée ne se voit pas : le mur bombe avant qu’on la remarque.

1. Poser le drain sur un lit de gravier, au-dessus de la semelle.
2. Envelopper le massif drainant de géotextile.
3. Raccorder le drain à un exutoire avant de remblayer.

Derrière un mur de soutènement, l’eau qui ne s’évacue pas pousse autant que la terre.

Remblayer sans pousser le mur

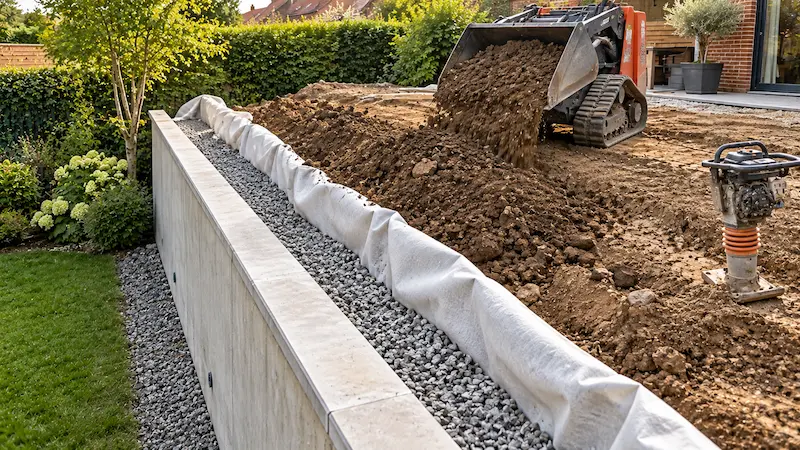

Le remblai arrive en dernier, une fois le béton du voile suffisamment pris. C’est aussi l’étape où un mur sain peut se fissurer avant même d’avoir connu la pluie. Une plaque vibrante lourde, passée contre le voile, crée des poussées que le calcul n’avait pas prévues.

L’AQC recommande de remblayer par passes successives de moins de 50 cm, avec des engins légers près du mur. Les terres argileuses sont à proscrire derrière l’ouvrage : elles retiennent l’eau, gonflent en hiver et se rétractent en été.

À faire	À éviter
Passes de moins de 50 cm	Déverser tout le remblai d’un coup
Compactage léger près du voile	Plaque vibrante lourde contre le mur
Matériau prescrit au plan	Terre argileuse issue de la fouille

• Le mur est calculé pour une surcharge donnée : une plateforme prévue pour des voitures ne reçoit pas de camion.
• Un arbre à grosses racines planté près du mur finit par le pousser.

1. Attendre la prise du béton avant le premier remblai.
2. Monter le remblai par passes, en compactant chacune légèrement.
3. Finir par la terre végétale, sans surcharger le haut du mur.

Un compactage trop énergique contre un mur neuf fait le travail d’une poussée de terre mal calculée.

Avant de creuser : mairie, voisin et assurance

L’article R. 421-3 du Code de l’urbanisme dispense le mur de soutènement de toute formalité, sauf dans un site patrimonial remarquable ou aux abords d’un monument historique. Le gouvernement l’a confirmé dans une réponse publiée au Journal officiel le 2 septembre 2025. Cette même réponse indique qu’un mur qui sert aussi de clôture relève de la règle la plus stricte des deux régimes. Le PLU de la commune peut en outre fixer des règles de hauteur ou d’implantation.

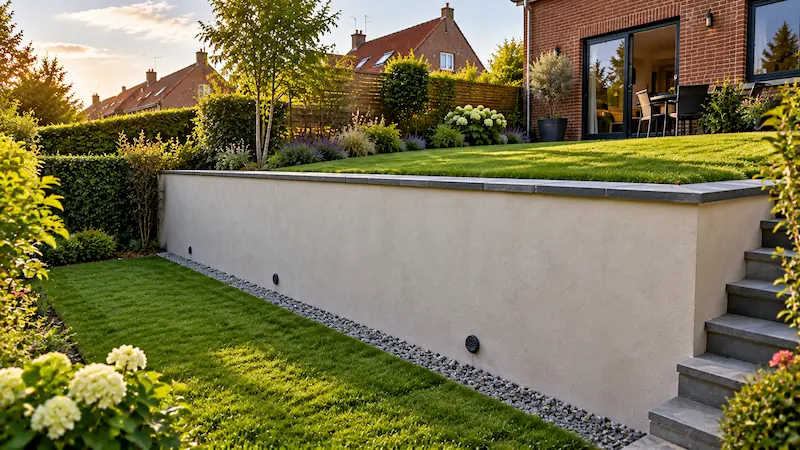

En limite de propriété

Un mur en limite garde ses fondations sur le terrain de celui qui le construit. L’article 640 du Code civil oblige le terrain du dessous à recevoir les eaux qui s’écoulent naturellement du terrain du dessus, mais un ouvrage qui concentre ou dévie cette eau peut engager la responsabilité de son propriétaire. D’où l’accord à obtenir pour les barbacanes.

Assurance et entretien

L’AQC conseille de souscrire une assurance dommages-ouvrage avant le chantier et de confier le mur à une entreprise qui réalise ce type d’ouvrage, assurée en responsabilité civile décennale. Une fois le mur fini, le drain et les barbacanes se vérifient au moins deux fois par an et après de fortes pluies.

Question	Où vérifier
Formalité d’urbanisme	Service urbanisme de la mairie, PLU
Site protégé	Plan des sites patrimoniaux et abords de monuments
Rejet d’eau chez le voisin	Accord écrit du propriétaire aval

• Ne pas creuser de tranchée au pied d’un mur existant.
• Ne pas rehausser un mur sans nouveau calcul.

1. Interroger la mairie sur le PLU et les secteurs protégés.
2. Prévenir le voisin du dessous si le mur est en limite.
3. Souscrire la dommages-ouvrage avant l’ouverture du chantier.

Un mur de soutènement dispensé de formalité reste soumis au PLU, au voisinage et au droit des eaux.

Construire un mur de soutènement qui tient dans la durée

Un mur de soutènement tient par son pied et par ce qui se passe derrière lui. Une semelle coulée sous la profondeur hors gel et reliée au voile par ses attentes, un ferraillage posé là où le plan le demande, un drain de 100 mm fentes vers le haut et un remblai monté par passes de moins de 50 cm font la différence. Reste à surveiller les barbacanes : c’est souvent là que les ennuis commencent.
